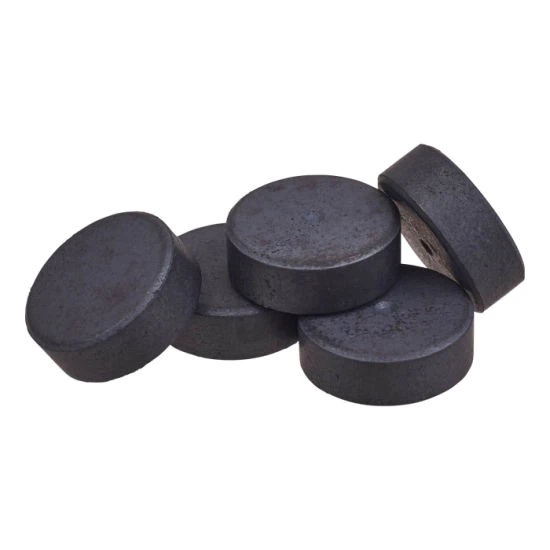

الوصف فيريت القرص المغناطيس
فيريت، (المعروف أيضا باسم السيراميك) مغناطيس القرص هي جولة على شكل عملة مغناطيس فيريت السيراميك من قطرها وسمك متفاوتة. يتم تصنيعها دائما تقريبا كما مغناطيس السيراميك الفريت المغنطيسية.
وسيتم توفير مغناطيس القرص فيريت لدينا كما مغناطيس قرص الفريت ممغنط axially ما لم نقل خلاف ذلك. وقد تم ممغنط على طول المحور المركزي حتى القطبين هي في أي من طرفي القرص (الشمال على جانب واحد؛ والجنوب على الجانب الآخر).
يمكن مكدسة المغناطيس القرص فيريت فوق بعضها البعض لخلق أطول المغناطيس التي يمكن أن تقدم المزيد من الأداء المحتمل. كما ارتفاع FerriteDiscs يزيد من الأداء سوف تزيد أيضا حتى ارتفاع إضافي يبدأ لإعطاء فائدة أقل لكل إضافة المغناطيس. في نهاية المطاف الهضاب الأداء قبالة كما يزيد الارتفاع، وعند هذه النقطة قد تكون هناك حاجة إلى مغناطيس قرص قطر أكبر إذا كان هناك حاجة إلى مزيد من الأداء.
بدءا من المغناطيس أرق ثم زيادة الارتفاع هو أسلوب اختبار جيد عندما كنت غير متأكد ما الأداء و / أو حجم المغناطيس التي تحتاج إليها. يمكن لصقها مغناطيس القرص فيريت في مكان كما هو مطلوب. انهم لا يحبون يجري الضغط المجهزة -- أكثر من اللازم قوة الضغط يخاطر كسر ، التقطيع أو تحطيم المغناطيس. مغناطيس القرص الحديدي السيراميك تعطي المزيد من القوة الدافعة عند جذب مغناطيس آخر مما كانت عليه عند جذب جزء المغناطيسي الحديدي (مثل الصلب المعتدل).
المغناطيس قرص فيريتغير مطلية كمعيار. فمن الممكن لوحة وتلميع المغناطيس قرص فيريت وإنتاج الأشكال المغناطيس مخصصة وحتى مغناطيس قرص الفريت ممغنط تماما عند الطلب. يمكننا أيضا إنتاج درجات بديلة من فيريت عند الطلب - نحن توريد المغناطيس مخصصة.
الأداء المغناطيسي النموذجي للمغناطيس الفريت الثابت
درجة | إعادة الديمانس | القوة القسرية | قسري جوهري | أقصى طاقة | كثافة | ||||
فرع | HCB | Hcj | (BH) الحد الأقصى | ||||||
طن متري | ع | KA/m | Oe | KA/m | Oe | KJ/m3 | MGOe | ز / سم3 | |
Y8T | 200-235 | ≧2000 | 125-160 | ≧1570 | 210-280 | ≧2610 | 6.5-9.5 | ≧0.8 | 4.8 |
Y22H | 310-360 | ≧3100 | 220-250 | ≧2770 | 280-320 | ≧3520 | 20.0-24.0 | ≧2.5 | 4.9 |
Y25 | 360-400 | ≧3600 | 135-170 | ≧1700 | 140-200 | ≧1760 | 22.5-28.0 | ≧2.8 | 4.9 |
Y26H-1 | 360-390 | ≧3600 | 200-250 | ≧2512 | 225-255 | ≧2830 | 23.0-28.0 | ≧2.9 | 4.9 |
Y26H-2 | 360-380 | ≧3600 | 263-288 | ≧3300 | 318-350 | ≧4000 | 24.0-28.0 | ≧3 | 4.9 |
Y27H | 350-380 | ≧3500 | 225-240 | ≧2830 | 235-260 | ≧2950 | 25.0-29.0 | ≧3.1 | 4.9 |
Y28 | 370-400 | ≧3700 | 175-210 | ≧2200 | 180-220 | ≧2260 | 26.0-30.0 | ≧3.3 | 4.9 |
Y28H-1 | 380-400 | ≧3800 | 240-260 | ≧3020 | 250-280 | ≧3140 | 27.0-30.0 | ≧3.4 | 4.9 |
Y28H-2 | 360-380 | ≧3600 | 271-295 | ≧3400 | 382-405 | ≧4800 | 26.0-30.0 | ≧3.3 | 4.9 |
Y30 | 370-400 | ≧3700 | 175-210 | ≧2200 | 180-220 | ≧2260 | 26.0-30.0 | ≧3.3 | 4.9 |
Y30BH | 380-390 | ≧3800 | 223-235 | ≧2800 | 231-245 | ≧2900 | 27.0-30.0 | ≧3.4 | 4.9 |
Y30H-1 | 380-400 | ≧3800 | 230-275 | ≧2890 | 235-290 | ≧2950 | 27.0-32.5 | ≧3.4 | 4.9 |
Y30H-2 | 395-415 | ≧3950 | 275-300 | ≧3460 | 310-335 | ≧3900 | 27.0-32.0 | ≧3.4 | 4.9 |
Y32 | 400-420 | ≧4000 | 160-190 | ≧2010 | 165-195 | ≧2070 | 30.0-33.5 | ≧3.8 | 4.9 |
Y32H-1 | 400-420 | ≧4000 | 190-230 | ≧2390 | 230-250 | ≧2890 | 31.0-35.0 | ≧3.9 | 4.9 |
Y32H-2 | 400-440 | ≧4000 | 224-240 | ≧2810 | 230-250 | ≧2890 | 31.0-34.0 | ≧3.9 | 4.9 |
Y33 | 410-430 | ≧4100 | 220-250 | ≧2760 | 225-255 | ≧2830 | 31.5-35.0 | ≧4 | 4.9 |
Y33H | 410-430 | ≧4100 | 250-270 | ≧3140 | 250-275 | ≧3140 | 31.5-35.0 | ≧4 | 4.9 |
Y34 | 420-440 | ≧4200 | 200-230 | ≧2510 | 205-235 | ≧2580 | 32.5-36.0 | ≧4.1 | 4.9 |
Y35 | 430-450 | ≧4300 | 215-239 | ≧2700 | 217-241 | ≧2730 | 33.1-33.2 | ≧4.2 | 4.9 |
Y36 | 440-450 | ≧4400 | 247-271 | ≧3100 | 250-374 | ≧3140 | 35.1-38.3 | ≧4.4 | 4.9 |
Y38 | 440-460 | ≧4400 | 285-305 | ≧3580 | 294-310 | ≧3690 | 36.6-40.6 | ≧4.6 | 4.9 |
Y40 | 450-460 | ≧4500 | 330-354 | ≧4150 | 340-360 | ≧4270 | 37.6-41.8 | ≧4.7 | 4.9 |
الملكية المادية للمغناطيس الفريت الثابت
درجة حرارة كوري (°C) | 450 |
درجة حرارة التشغيل القصوى (°C) | 250 |
صلابة (HV) | 480-580 |
الكثافة (جم/سم3) | 4.8 - 4.9 |
نفاذية الارتداد النسبي (ميكروك) | 1.05 - 1.20 |
قوة حقل التشبع، kOe (KA/m) | 10 (800) |
معامل درجة الحرارة من Br (٪/°C) | -0.2 |
معامل درجة الحرارة ل iHc (٪/°C) | 0.3 |
قوة الشد (N/mm) | <> |
قوة التمزق العرضي (N/mm) | 300 |
الولايات المتحدة الأمريكية القياسية - دائم فيريت / مغناطيس السيراميك
درجة | إعادة الديمانس | القوة القسرية | قسري جوهري | أقصى طاقة | كثافة | Tw ماكس | كلام | ||||
فرع | HCB | Hcj | بيه ماكس | ||||||||
KGs | طن متري | كوي | KA/m | كوي | KA/m | KJ/m3 | MGOe | ز / سم3 | °C | ||
C1 | 2.3 | 230 | 1.86 | 150 | 3.5 | 258 | 8.36 | 1.05 | 4.8 | 250 | ايزوتروبيك |
C5 | 3.8 | 380 | 2.4 | 190 | 2.5 | 200 | 27.1 | 3.4 | 4.9 | 250 | |
جيم 7 | 3.4 | 340 | 3.23 | 258 | 4.0 | 318 | 21.9 | 2.75 | 4.9 | 250 | |
C8(C8A) | 3.85 | 385 | 2.95 | 235 | 3.0 | 240 | 27.8 | 3.5 | 4.9 | 250 | أنيسوتروبيك |
C8B | 4.2 | 420 | 2.9 | 232 | 2.96 | 236 | 32.8 | 4.1 | 4.9 | 250 | |
C9 | 3.8 | 380 | 3.5 | 280 | 4.0 | 320 | 26.4 | 3.3 | 4.9 | 250 | |
C10 | 4.0 | 400 | 3.6 | 288 | 3.5 | 280 | 30.4 | 3.8 | 4.9 | 250 | |
C11 | 4.3 | 430 | 2.5 | 200 | 2.55 | 204 | 34.4 | 4.3 | 4.9 | 250 | |
لجنة معايير الإلكترونيات الدولية (IEC404-8-1)
درجة | إعادة الديمانس | القوة القسرية | قسري جوهري | أقصى طاقة | كثافة | ||||
فرع | HCB | Hcj | (BH) الحد الأقصى | ||||||
KGs | طن متري | كوي | KA/m | كوي | KA/m | KJ/متر مكعب | MGOe | g/cm³ | |
HF8/22 | 2.00-2.20 | 200-220 | 1.57-1.76 | 125-140 | 2.76-2.89 | 220-230 | 6.5-6.8 | 0.8-1.1 | 4.8 |
HF20/19 | 3.20-3.33 | 320-333 | 2.14-2.39 | 170-190 | 2.39-2.51 | 190-200 | 20.0-21.0 | 2.5-2.7 | 4.9 |
HF20/28 | 3.10-3.25 | 310-325 | 2.76-2.89 | 220-230 | 3.52-3.64 | 280-290 | 20.0-21.0 | 2.5-2.7 | 4.9 |
HF22/30 | 3.50-3.65 | 350-365 | 3.20-3.33 | 255-265 | 3.64-3.77 | 290-300 | 22.0-23.5 | 2.8-3.0 | 4.9 |
HF24/16 | 3.50-3.65 | 350-365 | 1.95-2.20 | 155-175 | 2.01-2.26 | 160-180 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF24/23 | 3.50-3.65 | 350-365 | 2.76-2.89 | 220-230 | 2.89-3.01 | 230-240 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF24/35 | 3.60-3.70 | 360-370 | 3.27-3.39 | 260-270 | 4.40-4.52 | 350-360 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF26/16 | 3.70-3.80 | 370-380 | 1.95-2.20 | 155-175 | 2.01-2.26 | 160-180 | 26.0-27.0 | 3.2-3.4 | 4.9 |
HF26/18 | 3.70-3.80 | 370-380 | 2.20-2.39 | 175-190 | 2.26-2.39 | 180-190 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/24 | 3.70-3.80 | 370-380 | 2.89-3.01 | 230-240 | 3.01-3.14 | 240-250 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/26 | 3.70-3.80 | 370-380 | 2.89-3.01 | 230-240 | 3.27-3.39 | 260-270 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/30 | 3.85-3.95 | 385-395 | 3.27-3.39 | 260-270 | 3.77-3.89 | 300-310 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF28/26 | 3.85-3.95 | 385-395 | 3.14-3.33 | 250-265 | 3.27-3.45 | 260-275 | 28.0-30.0 | 3.5-3.8 | 4.9 |
HF28/28 | 3.85-3.95 | 385-395 | 3.27-3.39 | 260-270 | 3.50-3.60 | 280-290 | 28.0-30.0 | 3.5-3.8 | 4.9 |
HF30/26 | 3.95-4.05 | 395-405 | 3.14-3.33 | 250-260 | 3.27-3.39 | 260-270 | 30.0-31.5 | 3.8-3.9 | 4.9 |
